Dalam bidang pemeteran elektrik, meter tenaga CT dan meter tenaga langsung adalah dua produk arus perdana, tetapi ramai pengguna masih mempunyai keraguan tentang perbezaan mereka. Artikel ini menggabungkan prinsip teknikal, senario aplikasi, dan kes -kes industri untuk menganalisis perbezaan teras antara kedua -dua, membantu anda memilih penyelesaian yang sesuai!

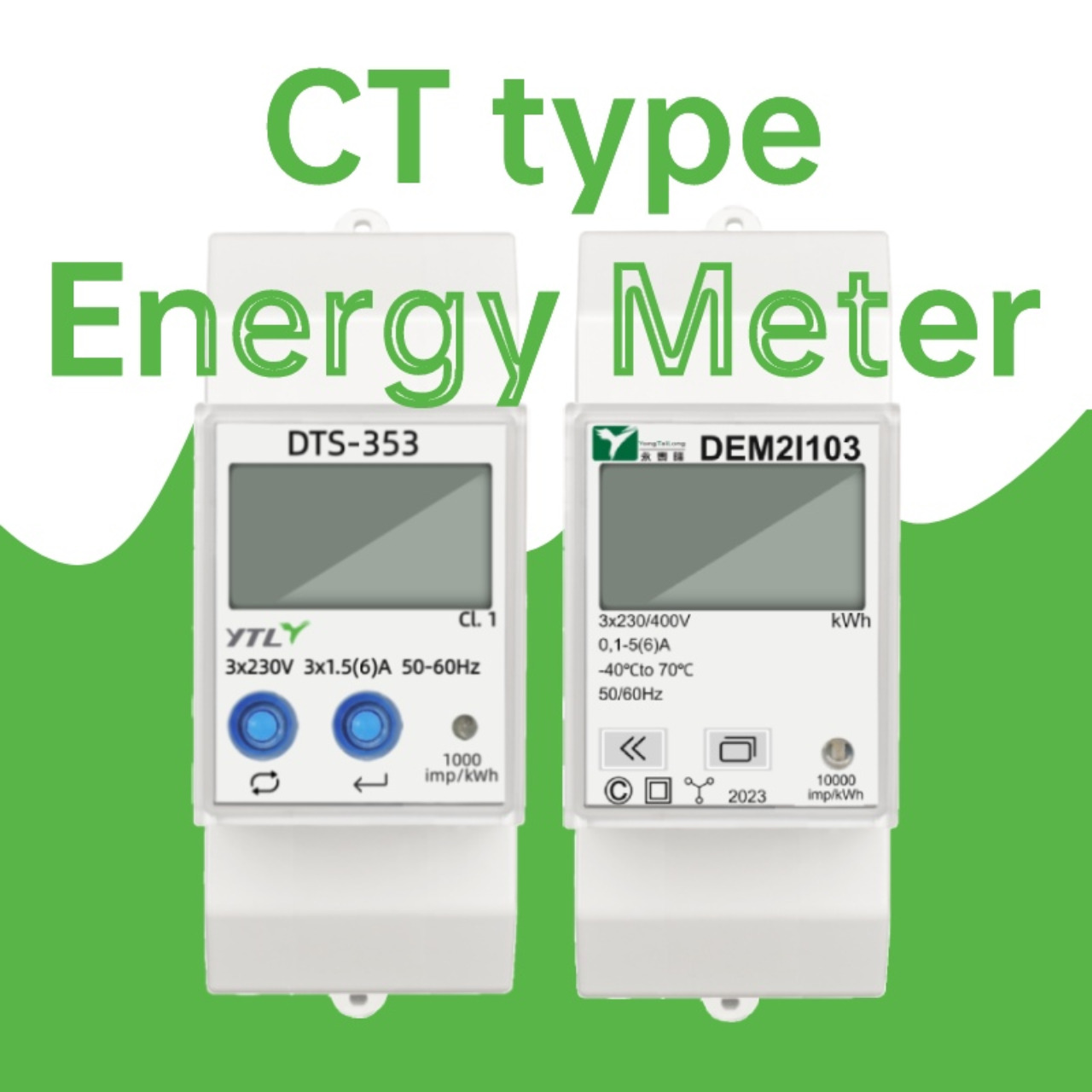

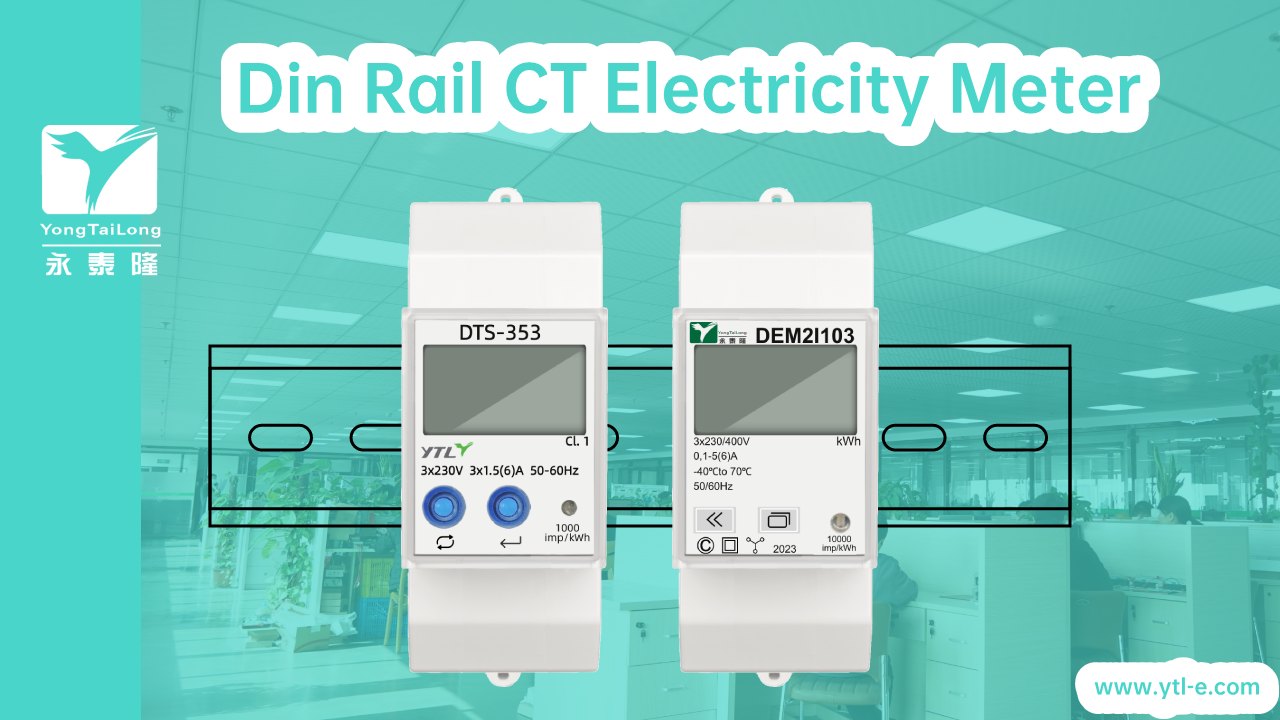

1 、 Prinsip Pengukuran: Transformer vs Diverter CT Energy Meter Dengan menggunakan pengubah arus luaran (CT), arus tinggi secara proporsional ditukar menjadi isyarat arus yang rendah (seperti 600a → 5a), yang kemudiannya masuk ke dalam meter tenaga untuk pengukuran.

Kaedah pengukuran bukan hubungan ini mengelakkan risiko sambungan langsung ke garisan voltan tinggi dan menyokong pengukuran semasa yang luas (sehingga beberapa ribu amperes). Sorotan Teknikal: Mengadopsi reka bentuk induktansi bersama peringkat dua (modul pensampelan terbina dalam CT), ia mempunyai rintangan yang lebih kuat terhadap gangguan elektromagnet AC, dan kadar ralat boleh dikawal dalam 0.5%. Meter Tenaga Langsung mengukur garis semasa secara langsung melalui shunt tembaga mangan dan menukar arus tinggi ke dalam isyarat voltan rendah (seperti 5A → 0.875mV). Sesuai untuk senario semasa yang rendah (biasanya ≤ 100a), tetapi memerlukan hubungan langsung dengan garis voltan tinggi, menimbulkan bahaya keselamatan. Batasan: Isu-isu linear dan suhu hanyutan shunt boleh pergi ke penyimpangan pengukuran jangka panjang, terutamanya prestasi yang tidak stabil dalam persekitaran tinggi atau persekitaran turun naik semasa yang tinggi.

2 、 Pemasangan dan Keselamatan: Kemudahan dan Risiko CT Energy Meter Pemasangan Kelebihan: Tidak perlu memotong garis utama, dan pemasangan dapat disiapkan dengan terus mengikat kabel dengan CT yang boleh ditarik balik, meningkatkan kecekapan projek pengubahsuaian sebanyak 70%. Reka bentuk keselamatan: Pengukuran pengukuran bukan hubungan voltan tinggi untuk mengurangkan risiko kejutan elektrik; Dibina dalam litar pengesanan status CT, mampu memantau masa nyata kesalahan litar terbuka/pendek dan memberi amaran. Pemasangan meter tenaga langsung adalah kompleks: litar utama perlu diputuskan dan shunt yang disambungkan. Operasi yang tidak betul boleh menyebabkan litar pintas atau risiko arka, yang memerlukan kemahiran elektrik yang tinggi. Bahaya Keselamatan: Splitter secara langsung terdedah kepada persekitaran tekanan tinggi, dan penggunaan jangka panjang boleh menyebabkan pemanasan atau kebakaran akibat hubungan yang lemah.

3 、 Senario yang berkenaan: Gred Perindustrian Vs Adegan Gred Awam CT Tenaga Elektrik Tenaga Langsung Jenis Tenaga Elektrik Jangkauan semasa: 100A ~ 6000A 1A ~ 100A Aplikasi biasa termasuk kilang-kilang, kompleks komersial, bilik pengedaran, dan kedai-kedai kecil berfungsi menyokong Pelbagai dan ketepatan yang tinggi, sementara meter tenaga langsung masih mempunyai pasaran dalam senario semasa yang rendah kerana kos rendah mereka.

4 、 Kos dan Penyelenggaraan: Nilai jangka panjang vs pelaburan jangka pendek Kos permulaan: CT Meter tenaga memerlukan konfigurasi transformer tambahan, menghasilkan harga yang lebih tinggi per meter (kira-kira 500 ~ 2000 yuan), tetapi menyokong pengembangan modular, memberikan keberkesanan kos jangka panjang yang lebih baik. Meter tenaga langsung adalah berpatutan (100-500 yuan) dan sesuai untuk senario beban rendah dengan belanjawan terhad. Kos Operasi dan Penyelenggaraan: Secara kerap memeriksa sama ada wayar sambungan sampling meter tenaga CT telah jatuh; Secara kerap mengetatkan skru sambungan kord kuasa untuk tenaga elektrik langsung untuk mencegah sambungan longgar yang disebabkan oleh pengembangan dan penguncupan haba.

5 、 Trend Masa Depan: Kecerdasan dan Pematuhan CT Energy Meter Sokongan Penyegerakan Data Awan, Bacaan Meter Jauh, dan Penjejakan Pelepasan Karbon Untuk membantu perusahaan mencapai matlamat netralitas karbon secara langsung penyegerakan data awan dan bacaan meter jauh, terutamanya digunakan untuk pengukuran akhir rumah dan perindustrian.
