Bagi kebanyakan projek pengecasan EV, memilih meter tenaga AC atau DC yang tepat secara tradisinya dianggap sebagai keputusan pemeteran utama.

Arahan (EU) 2026/706 menjadikan sempadan sistem pengukur EVSE yang lengkap lebih penting.

Diguna pakai pada 11 Mac 2026, Arahan meminda Arahan 2014/32/EU dan memperkenalkan MI-011 , kategori khusus instrumen yang meliputi sistem pengukur untuk peralatan bekalan kenderaan elektrik. MI-011 terpakai kepada fungsi metrologi yang berkaitan yang berkaitan dengan pemindahan tenaga aktif konduktif antara EVSE dan kenderaan elektrik pada titik pemindahan tertentu.

Bagi pengeluar EVSE, persoalan utama bukan lagi:

Adakah meter tenaga yang dipilih berjaya menyelesaikan prosedur penilaian pematuhan yang berkenaan?

Ia juga:

Adakah sistem pengukur EVSE yang lengkap mengukur, memproses, melindungi dan membentangkan hasil yang berkaitan dari segi undang-undang dengan betul pada titik pemindahan yang ditentukan?

Fungsi metrologi dalam sistem pengukuran EVSE mungkin disediakan oleh meter tenaga elektrik aktif yang mana prosedur penilaian pematuhan telah berjaya diselesaikan mengikut Lampiran V kepada Arahan 2014/32/EU. Keputusan penilaian meter itu boleh dipertimbangkan semasa penilaian sistem MI-011, tetapi ia tidak secara automatik mewujudkan pematuhan sistem pengukuran EVSE yang lengkap.

Tidakta kawal selia: Artikel ini menyediakan gambaran keseluruhan teknikal untuk penilaian awal projek. Ia bukan nasihat undang-undang atau keputusan penilaian pematuhan. Laluan yang berkenaan mesti disahkan dengan badan diberitahu yang bertanggungjawab, pihak penilaian pematuhan dan pihak berkuasa untuk pasaran sasaran.

Pengambilan Utama

1. MI-011 mengawal sistem pengukur EVSE yang lengkap, bukan sahaja meter tenaga.
2. Titik pemindahan yang ditentukan menentukan sama ada tenaga aktif AC atau tenaga DC diukur.
3. Meter tenaga elektrik aktif yang berjaya dinilai tidak secara automatik mewujudkan pematuhan sistem lengkap.
4. Kabel, penyambung, komponen penderiaan, perisian, paparan dan rekod boleh menjadi sebahagian daripada konfigurasi yang dinilai di mana ia melaksanakan atau menjejaskan fungsi metrologi yang berkaitan.
5. Pengilang harus memulakan semakan seni bina, dokumentasi dan laluan pematuhan sebelum tarikh permohonan 2028.

Untuk gambaran keseluruhan yang lebih luas tentang seni bina pengecas dan aplikasi pemeteran, lihat YTL Aplikasi pemeteran pengecasan EV muka surat.

Apakah yang Telah Berubah di bawah Arahan (EU) 2026/706?

Arahan 2014/32/EU sudah meliputi meter tenaga elektrik aktif di bawah MI-003.

Arahan (EU) 2026/706 menambah sistem pengukur EVSE di bawah MI-011. Oleh itu, objek penilaian adalah lebih luas daripada meter AC atau DC kendiri.

Bergantung pada seni bina, konfigurasi berkaitan metrologi mungkin termasuk:

• Fungsi pengukuran AC atau DC
• Komponen pengesan voltan dan arus
• Fungsi pengawal pengecas yang memproses atau mengaitkan hasil pengukuran yang berkaitan dari segi undang-undang
• Perisian yang membentuk, melindungi, menyimpan, membentangkan atau mengesahkan hasil terkawal
• Hasil pengukuran yang digunakan untuk transaksi
• Arah pemindahan tenaga
• Fungsi pembentangan atau bacaan
• Rekod yang dilindungi
• Pengenalpastian sistem pengukuran
• Kawalan konfigurasi
• Perlindungan terhadap pengubahsuaian yang tidak dibenarkan

Pengawal pengecas atau komponen perisian tidak relevan secara metrologi secara automatik hanya kerana ia dipasang dalam pengecas. Statusnya bergantung pada sama ada ia mengambil bahagian dalam membentuk, memproses, mengaitkan, melindungi, membentangkan atau mengesahkan hasil pengukuran terkawal.

Oleh itu, pengilang EVSE harus mendokumenkan seni bina ukuran lengkap dan bukannya menilai komponen meter sahaja.

Apakah Sistem Pengukuran MI-011 EVSE?

Sistem pengukur MI-011 EVSE mengandungi fungsi metrologi yang berkaitan yang berkaitan dengan pemindahan konduktif, dalam mana-mana arah, tenaga elektrik aktif antara EVSE dan kenderaan elektrik pada titik pemindahan yang ditentukan.

Komponen	Peranan utama	Menetapkan pematuhan MI-011 secara automatik?
Meter tenaga	Mengukur tenaga elektrik AC atau DC	Tidak
Komponen penderiaan	Sediakan input voltan atau arus	Tidak
Pengawal pengecas	Boleh memproses atau mengaitkan hasil pengukuran	Tidak
Fungsi pembentangan atau bacaan	Menjadikan hasil yang berkaitan tersedia	Tidak
Sistem pengukur EVSE	Menggabungkan fungsi metrologi yang berkenaan	Ini ialah objek penilaian MI-011
Platform CSMS atau OCPP	Menyokong komunikasi dan pemprosesan hiliran	Tidak

Meter tenaga elektrik aktif yang berjaya dinilai boleh digunakan sebagai komponen. Keputusan penilaian pematuhannya tidak secara automatik meliputi pengawal, perisian yang berkaitan, persembahan hasil, rekod yang dilindungi, konfigurasi kabel atau seni bina sistem yang lengkap.

Meter Tenaga berbanding Sistem Pengukuran EVSE Lengkap

Meter tenaga melakukan pengukuran dalam tempoh yang ditetapkan:

• Rangka kerja ketepatan
• Julat elektrik
• Keadaan operasi yang dinilai
• Konfigurasi perisian tegar
• Konfigurasi perkakasan
• Skop penilaian pematuhan

Sistem pengukuran EVSE yang lengkap mungkin perlu memastikan bahawa:

• Pengukuran sepadan dengan titik pemindahan yang ditentukan
• Hasil yang betul diberikan kepada peristiwa atau transaksi pengukuran yang betul
• Arah tenaga ditafsirkan secara konsisten
• Keputusan berkaitan undang-undang dilindungi
• Hasilnya disediakan kepada pihak yang berkenaan
• Hasil yang dibentangkan dan disimpan kekal dapat dikesan
• Perisian dan perubahan konfigurasi yang berkaitan secara metrologi dikawal
• Komponen gantian kekal dikenal pasti
• Konfigurasi sistem yang dinilai kekal boleh dihasilkan semula

Kesimpulan perolehan praktikal ialah:

Meter tenaga elektrik aktif yang berjaya dinilai boleh menjadi komponen penting, tetapi ia tidak dengan sendirinya mewujudkan pematuhan MI-011 sistem pengukuran EVSE yang lengkap.

MI-011 Tidak Meliputi Setiap Keperluan untuk Pengecas Lengkap

MI-011 melibatkan sistem pengukur EVSE dan konfigurasi berkaitan metrologinya.

Ia tidak secara automatik mewujudkan pematuhan setiap keperluan undang-undang atau teknikal lain yang mungkin dikenakan pada peralatan pengecasan yang lengkap.

Keperluan lain mungkin berkenaan:

• Keselamatan elektrik
• Keserasian elektromagnet
• Peralatan radio
• Keselamatan siber
• Sistem pembayaran
• Maklumat pengguna
• Kebolehcapaian
• Sambungan grid
• Pemasangan
• Pengesahan dalam perkhidmatan
• Operasi khusus pasaran

Mata pelajaran ini mungkin dikawal oleh undang-undang, piawaian atau peraturan kebangsaan EU yang lain.

MI-011 meliputi sistem pengukuran EVSE, bukan setiap keperluan undang-undang yang terpakai untuk peralatan pengecasan yang lengkap.

Tarikh Peralihan Pengilang Harus Membezakan

Pengaturan peralihan tidak boleh dikurangkan kepada pernyataan umum bahawa "sijil sedia ada kekal sah."

Peruntukan yang berbeza dikenakan mengikut instrumen, sijil, undang-undang awal yang terpakai dan tarikh produk itu diletakkan di pasaran.

tarikh	Apa yang perlu dikaji oleh pengeluar
10 April 2028	Tarikh akhir bagi Negara Anggota untuk menerima pakai dan menerbitkan langkah-langkah transposisi nasional yang diperlukan
10 Oktober 2028	Tarikh dari mana Negara Anggota mesti menggunakan langkah-langkah transposisi nasional
10 April 2030	Tarikh peralihan mengenai alat pengukur dalam Lampiran Va dan VIIa yang baru ditambah yang mematuhi undang-undang negara terdahulu dan memenuhi syarat dalam Perkara 2(2)
10 April 2038	Tarikh sah laku terkini untuk sijil berkaitan tertentu yang dikeluarkan sebelum 10 Oktober 2028, melainkan ia tamat tempoh lebih awal

Artikel 2(1) juga melindungi instrumen yang layak yang mematuhi Arahan 2014/32/EU sebagaimana yang terpakai sebelum pindaan, dengan syarat ia diletakkan di pasaran sebelum 10 Oktober 2028. Peruntukan ini tidak seharusnya ditafsirkan sebagai meliputi setiap EVSE, meter atau sijil sedia ada secara automatik.

Rawatan yang tepat mesti dinilai mengikut:

• Kategori produk
• Skop sijil
• Negara Anggota
• Peraturan negara terdahulu
• Tarikh penempatan-di-pasaran
• Konfigurasi dinilai yang berkenaan

Meletakkan di Pasaran berbanding Menggunakan

Pengilang harus membezakan beberapa konsep pasaran EU:

• Meletakkan di pasaran: secara amnya, kali pertama produk disediakan di pasaran EU.
• Menjadikan tersedia di pasaran: aktiviti pembekalan atau pengedaran seterusnya di pasaran.
• Menggunakan: penggunaan pertama instrumen untuk tujuan yang dimaksudkan.

Peralihan yang berkenaan tidak seharusnya dinilai hanya dari tarikh pembuatan, tarikh pesanan, tarikh kontrak projek atau tarikh pemasangan.

Keadaan peletakan di pasaran dan penggunaan sebenar hendaklah disemak oleh kakitangan kawal selia yang berkelayakan untuk produk yang berkaitan dan Negara Anggota.

Di manakah Titik Pemindahan Ditentukan?

Titik pemindahan menentukan sempadan ukuran yang berkaitan dari segi undang-undang.

Ia menjejaskan:

• Sama ada tenaga AC atau DC adalah ukuran
• Kerugian penukaran yang manakah jatuh di dalam atau di luar sempadan
• Sama ada penggunaan tambahan disertakan
• Meter dan seni bina penderiaan mana yang sesuai
• Hasil yang manakah membentuk ukuran transaksi terkawal
• Bagaimana tenaga dua arah diwakili

MI-011 menentukan ketepatan sistem pengukuran pada titik pemindahan yang ditentukan. Di mana tenaga DC ditukar pada titik itu, tenaga DC ialah ukuran. Di mana tenaga AC ditukar, tenaga aktif AC ialah ukuran.

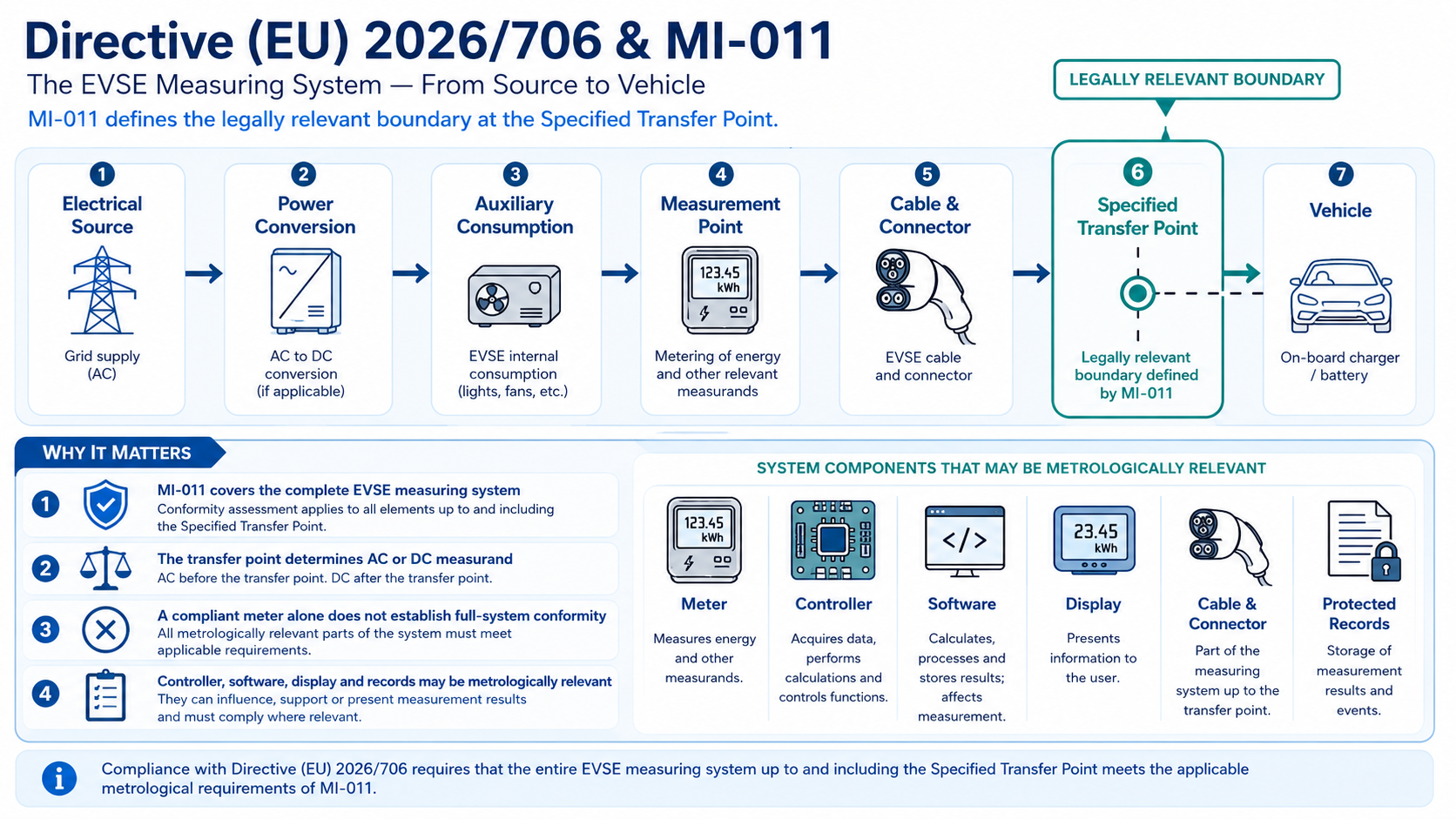

Seni bina yang dipermudahkan mungkin kelihatan seperti:

Sumber Elektrik
→ Penukaran Kuasa
→ Penggunaan Bantu
→ Titik Pengukuran
→ Kabel dan Penyambung
→ Titik Pemindahan Ditentukan
→ Kenderaan

Meter input AC dan susunan pengukuran DC sisi kenderaan mungkin menghasilkan hasil yang berbeza kerana kehilangan penukaran dan penggunaan tambahan boleh wujud antara lokasi tersebut.

Oleh itu, titik pemindahan hendaklah ditakrifkan sebelum pemilihan meter, reka bentuk kabel, seni bina pengecas dan perancangan penilaian pematuhan dimuktamadkan.

Untuk penjelasan praktikal tentang sempadan ukuran sisi input, sisi output, AC dan DC, lihat panduan YTL untuk Pemeteran AC vs DC dalam projek pengecasan EV .

Cara Peraturan Digunakan untuk Pengecasan AC, DC dan Dwi Arah

pengecasan AC

Di mana tenaga AC dipindahkan pada titik pemindahan yang ditentukan, tenaga aktif AC ialah ukuran yang berkaitan.

Pengilang hendaklah mengesahkan:

• Lokasi pengukuran
• Pengukuran langsung atau kendalian CT
• Julat arus dan voltan
• Konfigurasi fasa
• Arah tenaga
• Kehilangan antara titik pengukuran dan titik pemindahan
• Kelas MI-011 yang dimaksudkan
• Keadaan operasi yang dinilai

Pengecasan DC

Peralatan pengecasan DC biasanya mengandungi peringkat penukaran AC/DC.

Meter input AC mungkin termasuk penukaran dan kerugian tambahan yang tidak bersamaan dengan tenaga DC yang dipindahkan pada titik pemindahan DC sisi kenderaan.

Di mana titik pemindahan adalah DC, pengeluar harus menyemak:

• Julat voltan DC
• Kaedah pengesan semasa
• Shunt atau seni bina penderiaan lain
• Polariti
• Arah tenaga
• Kesan kabel dan penyambung
• Kesan suhu
• Ketepatan sistem lengkap pada titik pemindahan

Pengecasan dua arah

Definisi MI-011 merangkumi pemindahan tenaga konduktif dalam mana-mana arah.

Seni bina dua arah harus mentakrifkan:

• Arahan rujukan import dan eksport
• Mengecas dan menunaikan daftar
• Konvensyen tanda positif dan negatif
• Perubahan arah semasa sesi
• Persembahan setiap arah
• Rawatan rekod transaksi
• Aliran kerja pengebilan atau penyelesaian
• Ketekalan antara meter, pengawal dan perisian yang berkaitan

Nilai positif mesti mempunyai makna yang ditakrifkan yang sama sepanjang laluan pengukuran yang dinilai.

Kelas Ketepatan, Rangka Kerja MPE, Julat Operasi dan MMQ

MI-011 mentakrifkan indeks kelas berikut:

• Kelas A: 2%
• Kelas B: 1%
• Kelas C: 0.5%

Nilai ini ialah indeks kelas yang digunakan dalam rangka kerja ketepatan MI-011. Ia bukan jaminan kendiri bahawa setiap ukuran di bawah setiap keadaan akan kekal dalam ±2%, ±1% atau ±0.5%.

Ralat maksimum yang dibenarkan dan peralihan ralat yang dibenarkan bergantung pada perkara seperti:

• Julat semasa
• Keadaan operasi yang dinilai
• Voltan
• Kekerapan
• Suhu
• Kuantiti pengaruh
• Prestasi sistem lengkap di titik pemindahan

Pengilang hendaklah mengesahkan:

• Memulakan semasa
• Arus minimum
• Arus peralihan
• Arus maksimum
• Voltan terkadar
• Julat frekuensi AC
• Suhu range
• Julat voltan keluaran DC, jika berkenaan
• Kuantiti pengaruh yang berkenaan
• Prestasi kelas dan MPE yang diperlukan merentas julat operasi yang dimaksudkan

Kelas yang dipilih tidak boleh dianggap hanya sebagai label pada komponen meter. Prestasi yang boleh digunakan mesti ditunjukkan untuk sistem pengukuran EVSE pada titik pemindahan yang ditentukan.

Kuantiti Terukur Minimum

MI-011 juga menetapkan nilai maksimum untuk kuantiti terukur minimum, atau MMQ:

• Sistem pengukur AC EVSE: tidak lebih daripada 0.1 kWj
• Sistem pengukur DC EVSE: tidak lebih daripada 1 kWj

MMQ berkaitan dengan kuantiti transaksi terkecil yang diisytiharkan oleh pengilang yang mana sistem pengukurnya memenuhi keperluan MPE yang berkenaan.

Ia tidak boleh dipermudahkan kepada:

• Sesi pengecasan minimum yang dibenarkan
• Kuantiti pengebilan minimum sejagat
• Keperluan bahawa setiap transaksi pengecasan DC mesti melebihi 1 kWj
• Peraturan melarang pengebilan di bawah 0.1 kWj

Pengilang harus menilai bagaimana resolusi, pembentangan keputusan dan pemprosesan transaksi berkelakuan berhampiran MMQ yang diisytiharkan.

Keperluan Kabel dan Penyambung

Kabel dan penyambung boleh membentuk sebahagian daripada laluan metrologi yang berkaitan di mana ia terletak di antara titik pengukuran dan titik pemindahan yang ditentukan.

MI-011 membezakan antara konfigurasi yang tidak boleh diganti dan boleh diganti.

Kabel dan penyambung yang tidak boleh ditukar ganti

Jika kabel dan penyambung tidak boleh diganti, ia mesti diikat dengan pengedap perkakasan yang sesuai.

Kabel dan penyambung yang boleh diganti

Jika penggantian bertujuan semasa sistem pengukuran EVSE kekal di bawah pengedap, kabel dan penyambung mesti:

• Dikenal pasti dalam penilaian pematuhan yang berkaitan sebagai boleh ditukar ganti
• Padankan ciri serasi yang ditanda pada sistem pengukuran
• Membawa ciri-ciri terpakai dan pengenalan unik mereka
• Dimeterai secara berasingan
• Boleh diganti tanpa mengakses atau memecahkan bahagian metrologi sistem pengukur yang dimeterai

Keperluan ini bermakna bahawa kabel tidak boleh sentiasa dianggap sebagai aksesori mekanikal semata-mata.

Ciri, identiti, kehilangan dan prosedur penggantiannya mungkin menjejaskan konfigurasi yang dinilai.

Pengilang hendaklah mendokumenkan:

• Panjang kabel
• Ciri-ciri konduktor
• Jenis penyambung
• Kaedah pengenalan
• Susunan meterai
• Prosedur penggantian
• Konfigurasi boleh tukar yang diluluskan
• Cara kesan kabel dan penyambung ditangani dalam penilaian ketepatan titik pemindahan

Arahan tidak menetapkan satu algoritma pampasan kehilangan kabel universal.

Dalam amalan, pengilang harus menunjukkan melalui reka bentuk yang dinilai bagaimana kesan kabel dan penyambung ditangani supaya sistem pengukuran yang lengkap memenuhi keperluan ketepatan yang berkenaan pada titik pemindahan yang ditentukan.

Pelaksanaan yang diterima hendaklah disahkan dengan badan diberitahu yang bertanggungjawab atau pihak penilaian pematuhan.

Data EVSE manakah yang berkaitan secara sah?

Tidak setiap nilai yang dihasilkan oleh pengecas atau dihantar ke bahagian belakang secara automatik berkaitan secara metrologi.

Arahan tidak menetapkan satu skema data yang sama dari segi undang-undang untuk setiap seni bina EVSE.

Sesuatu medan mungkin menjadi relevan dari segi metrologi apabila ia mengambil bahagian dalam membentuk, mengaitkan, melindungi, membentangkan atau mengesahkan hasil pengukuran terkawal.

Data yang mungkin berkaitan dari segi metrologi

Bergantung pada reka bentuk yang dinilai dan aliran kerja transaksi, ini mungkin termasuk:

• Hasil pengukuran urus niaga
• Mula dan hentikan bacaan
• Tenaga yang boleh dibilkan
• Arah pemindahan tenaga
• Identiti sistem pengukuran
• Identiti meter
• Hasil yang dibentangkan berkaitan undang-undang
• Rekod ukuran yang dilindungi
• Cap masa, yang termasuk dalam reka bentuk yang dinilai
• Perkaitan urus niaga, jika disertakan dalam reka bentuk yang dinilai

Data operasi

Data operasi mungkin termasuk:

• Voltan segera
• semasa
• kuasa
• Suhu
• Status pengecas
• Nilai pengurusan beban
• Diagnostik
• Status komunikasi
• Data modul kuasa dalaman

Cap masa, pengecam transaksi atau medan hujung belakang tidak secara automatik berkaitan secara sah hanya kerana ia muncul dalam pangkalan data pengecas atau mesej OCPP.

Statusnya bergantung pada seni bina sistem pengukuran yang dinilai, aliran kerja transaksi yang dimaksudkan dan peranan dalam hasil yang dilindungi.

Begitu juga, OCPP MeterValues medan bukanlah hasil pengebilan yang dikawal secara automatik.

Pembentangan, Rekod Transaksi dan Kebolehkesanan Data

Keputusan yang berkaitan dari segi undang-undang mesti disediakan melalui persembahan atau susunan bacaan yang dibenarkan oleh keperluan yang berkenaan dan reka bentuk yang dinilai.

Bergantung pada seni bina, ini mungkin melibatkan:

• Petunjuk tempatan yang dikawal secara metrologi
• Sistem bacaan
• Cetakan
• Petunjuk jauh yang dibenarkan
• Pembentangan pada peranti pengguna

Ini tidak semestinya bermakna setiap sistem pengukuran EVSE mesti mempunyai LCD fizikal kekal.

Keputusan yang menjadi asas urus niaga mesti kekal tersedia sehingga pihak berkenaan telah menerimanya pada akhir pengukuran.

Pengilang EVSE harus menyemak:

• Bagaimana hasilnya disediakan
• Unit dan persembahan perpuluhan
• Mulakan dan hentikan hasil, jika berkaitan
• Pengenalpastian sistem pengukuran
• Akses pelanggan
• Pengekalan rekod yang dilindungi
• Ketekalan antara hasil yang dibentangkan dan disimpan
• Tingkah laku selepas kegagalan komunikasi
• Tingkah laku selepas kehilangan kuasa
• Tingkah laku selepas dimulakan semula
• Kebolehkesanan penggantian komponen

Apabila keputusan dibentangkan, disimpan dan bahagian belakang mengikut laluan pemprosesan yang berbeza, reka bentuk yang dinilai mesti menunjukkan cara hasil tersebut kekal konsisten dan boleh dikesan.

Perlindungan Tamper, Kawalan Perisian dan Konfigurasi

Perlindungan metrologi mungkin melibatkan lebih daripada meterai fizikal.

Kawalan yang berkaitan boleh termasuk:

• Pengedap perkakasan
• Tahap kawalan akses
• Parameter yang dilindungi
• Pengenalan perisian
• Kawalan versi perisian tegar
• Rekod audit
• Tamper-event rekod
• Perlindungan kriptografi
• Kemas kini perisian terkawal
• Penggantian komponen terkawal
• Tetapkan semula sekatan
• Kebolehkesanan konfigurasi

Bukan semua fungsi perisian dalam pengecas EV secara automatik berkaitan di sisi undang-undang.

Pengilang harus mengenal pasti fungsi perisian yang:

• Kira hasil terkawal
• Kaitkan hasilnya dengan peristiwa pengukuran atau transaksi
• Gunakan arah atau penskalaan
• Lindungi hasilnya
• Simpan hasilnya
• Bentangkan hasilnya
• Menyokong pengesahan keputusan

Perubahan perisian tegar, pengawal atau konfigurasi yang menjejaskan salah satu fungsi ini boleh menjejaskan reka bentuk yang dinilai.

Kemas kini perisian rutin tidak boleh diandaikan secara automatik kekal dalam konfigurasi yang diluluskan. Kesannya harus dikaji semula melalui proses kawalan perubahan dan penilaian pematuhan yang didokumenkan.

Penilaian Pematuhan Meter berbanding Pematuhan Sistem MI-011

Pengeluar EVSE harus memisahkan dua soalan:

1. Adakah meter tenaga elektrik aktif berjaya menyelesaikan prosedur penilaian pematuhan yang berkenaan untuk fungsi metrologinya sendiri?
2. Adakah sistem pengukuran EVSE yang lengkap telah dinilai berdasarkan keperluan MI-011 yang berkenaan?

MI-011 mengenal pasti prosedur penilaian pematuhan ini:

• B F
• B D
• H1
• G

Ini tidak boleh dianggap sebagai empat laluan yang boleh dipilih oleh pengeluar semata-mata mengikut harga atau keutamaan.

Prosedur yang berkenaan hendaklah dipilih mengikut:

• Peruntukan MI-011
• Reka bentuk produk dan sistem
• Susunan pengeluaran pengilang
• Sistem jaminan kualiti
• Model pengeluaran kumpulan atau unit individu
• Dokumentasi teknikal
• Pendekatan penilaian diterima oleh badan diberitahu yang berkaitan atau pihak penilaian pematuhan yang bertanggungjawab

Pengilang hendaklah mengesahkan:

• Siapa yang bertindak sebagai pengilang sistem pengukuran EVSE di bawah Arahan 2014/32/EU
• Komponen manakah yang membentuk konfigurasi yang dinilai
• Fungsi perisian manakah yang relevan dari segi metrologi
• Keputusan dan skop penilaian pematuhan meter yang digunakan
• Versi perkakasan dan perisian tegar mana yang dilindungi
• Konfigurasi kabel dan penyambung mana yang dilindungi
• Keputusan ujian terdahulu mana yang boleh dipertimbangkan
• Ujian peringkat sistem mana yang masih diperlukan
• Keadaan operasi dan persekitaran yang manakah dikenakan
• Prosedur penilaian pematuhan yang manakah digunakan
• Sama ada dan di mana badan diberitahu terlibat
• Peraturan negara mana yang digunakan di luar keperluan produk yang diselaraskan

Peruntukan negara mungkin melibatkan:

• Transposisi
• Pemasangan
• guna
• Pengesahan dalam perkhidmatan
• Pengebilan
• Pengawasan pasaran
• Penguatkuasaan

Ini tidak bermakna bahawa Negara Anggota boleh sewenang-wenangnya mentakrifkan semula keperluan produk MI-011 yang diselaraskan.

Bagaimana Arahan (EU) 2026/706 Berkaitan dengan OCPP dan Nilai Meter yang Ditandatangani

OCPP menangani komunikasi antara Stesen Pengecasan dan Sistem Pengurusan Stesen Pengecasan.

MI-011 menangani sistem pengukuran EVSE terkawal dan hasil pengukurannya yang berkaitan dari segi undang-undang.

Sistem Pengukuran EVSE
→ Keputusan Pengukuran Berkaitan Undang-undang
→ Perisian Stesen Pengecasan
→ Komunikasi OCPP
→ Aliran Kerja CSMS / Pengebilan

Nilai meter yang ditandatangani mungkin menyokong integriti, penghantaran dan pengesahan kemudian bagi maklumat ukuran yang dilindungi.

Walau bagaimanapun, kertas putih Open Charge Alliance terhad kepada pengangkutan piawai nilai meter yang ditandatangani antara Stesen Pengecasan dan CSMS. Ia tidak mewujudkan pematuhan undang-undang-metrologi yang lengkap untuk pengukuran EVSE penuh dan rantaian pengebilan.

Oleh itu:

Nilai meter yang ditandatangani boleh menyokong kebolehkesanan, tetapi ia tidak menggantikan penilaian pematuhan MI-011 bagi sistem pengukur EVSE lengkap atau keperluan metrologi undang-undang lain yang berkenaan.

Perkara yang Perlu Dikaji oleh Pengilang EVSE Sekarang

Kawasan tinjauan	Apa yang perlu disahkan
Pasaran sasaran	Negara EU, aplikasi yang dimaksudkan dan garis masa pelaksanaan
Status pasaran	Meletakkan di pasaran, menyediakan dan menggunakannya
Status peralihan	Peruntukan 2028, 2030 dan 2038 yang berkenaan
Jenis pengecasan	AC, DC atau dwiarah
Titik pemindahan	Sempadan tenaga yang berkaitan di sisi undang-undang
Mengukur seni bina	Meter kendiri atau fungsi pengukuran terbenam
Measurand	Tenaga aktif AC atau tenaga DC
Rangka kerja ketepatan	Kelas A, B atau C dan keperluan MPE yang berkenaan
Julat operasi	Arus permulaan, minimum, peralihan dan maksimum
Syarat yang dinilai	Voltan, frequency, temperature and applicable influence quantities
MMQ	Mengisytiharkan kuantiti terukur minimum AC atau DC
Kabel dan penyambung	Kesan pengenalan, pengedap, penggantian dan ketepatan
Arah	Konvensyen import/eksport dan caj/pelepasan
Data yang berkaitan	Data yang mengambil bahagian dalam hasil pengukuran terkawal
Persembahan	Tempatan, jauh, cetakan, bacaan atau susunan peranti pengguna
Integriti data	Penyimpanan, perlindungan, tandatangan dan pengesahan
Perisian	Fungsi dan kawalan versi berkaitan metrologi
Penilaian meter	Model, skop, perkakasan dan konfigurasi perisian tegar
penilaian MI-011	Prosedur B F, B D, H1 atau G yang berkenaan
Tukar kawalan	Perubahan meter, kabel, pengawal, perisian dan konfigurasi
Peruntukan negara	Peraturan di luar keperluan produk yang diselaraskan
Ujian juruterbang	Meter, sistem pengukuran lengkap, persembahan dan ujian transaksi

Bagaimana YTL Boleh Menyokong Penilaian Pemeteran Awal

Zhejiang Yongtailong Electronic Co., Ltd. (YTL) mengeluarkan produk pemeteran tenaga AC dan DC untuk pengecasan EV, pengurusan tenaga komersial dan industri, PV/ESS dan aplikasi pengagihan kuasa.

YTL boleh menyokong penilaian awal perkakasan pemeteran berdasarkan:

• Titik pemindahan yang ditentukan
• Seni bina AC atau DC
• Julat ukuran
• Pengukuran langsung, berasaskan CT atau berasaskan shunt
• Tenaga dan nilai elektrik yang diperlukan
• Keperluan import/eksport
• Antara muka komunikasi
• Keperluan data-output
• Pemasangan conditions
• Pasaran sasaran

Sokongan mungkin termasuk:

• Penilaian model awal
• Kajian julat elektrik
• Komunikasi dan pengesahan data-output
• Semakan peta daftar
• Ujian sampel
• Perbincangan teknikal khusus projek

Peranan meter YTL terpilih dalam projek sistem pengukur MI-011 EVSE mesti disahkan terhadap status penilaian pematuhan meter, skop sijil, perkakasan, perisian tegar, seni bina elektrik dan laluan penilaian sistem lengkap.

Pembekal meter boleh memberikan maklumat komponen dan sokongan teknikal. Pengilang sistem pengukur EVSE dan pihak penilaian pematuhan yang bertanggungjawab mesti menentukan laluan kawal selia terakhir.

Soalan Lazim

Apakah sistem pengukur MI-011 EVSE?

Ia adalah sistem yang mengandungi fungsi metrologi berkaitan yang berkaitan dengan pemindahan tenaga aktif konduktif antara EVSE dan kenderaan pada titik pemindahan tertentu.

Adakah meter tenaga yang berjaya dinilai menjadikan pengecas EV mematuhi MI-011?

Tidak. Meter mungkin menyediakan fungsi metrologi dalam sistem, tetapi objek penilaian MI-011 ialah sistem pengukur EVSE yang lengkap dan konfigurasi yang berkaitan.

Adakah pematuhan MI-011 sama dengan pematuhan keseluruhan pengecas?

No. MI-011 berkenaan sistem pengukuran. Keselamatan elektrik, EMC, keselamatan siber, radio, pembayaran, kebolehcapaian dan keperluan lain mungkin dilindungi secara berasingan.

Apakah kelas ketepatan MI-011?

MI-011 menggunakan indeks Kelas A, B dan C sebanyak 2%, 1% dan 0.5%. Indeks ini adalah sebahagian daripada rangka kerja MPE yang lebih luas dan tidak boleh ditafsirkan sebagai jaminan ketepatan tetap universal di bawah setiap keadaan operasi.

Apa itu MMQ?

MMQ ialah kuantiti terukur minimum yang mana pengilang mengisytiharkan bahawa sistem pengukuran memenuhi keperluan MPE yang berkenaan.

Adakah MMQ adalah jumlah minimum yang mesti dibeli oleh pelanggan?

Tidak. Nilai MMQ tidak boleh ditafsirkan sebagai tenaga sesi minimum universal atau ambang pengebilan.

Mengapa kabel dan penyambung penting?

Di mana ia terletak di antara titik pengukuran dan titik pemindahan, ciri, kehilangan, identiti, pengedap dan penggantiannya boleh menjejaskan konfigurasi yang dinilai dan ketepatan titik pemindahan.

Adakah MI-011 digunakan untuk pengecasan dua arah?

Takrifan termasuk pemindahan tenaga ke mana-mana arah. Oleh itu, seni bina yang dinilai harus menentukan arah, daftar, pembentangan dan layanan transaksi.

Adakah semua OCPP MeterValues ​​berkaitan di sisi undang-undang?

Tidak. Status mereka bergantung pada fungsi mereka dalam reka bentuk sistem pengukuran dan aliran kerja transaksi yang dinilai.

Adakah nilai meter yang ditandatangani mewujudkan pematuhan MI-011?

Tidak. Mereka mungkin menyokong pengangkutan yang dilindungi dan pengesahan kemudian, tetapi mereka tidak menggantikan penilaian pematuhan sistem pengukuran EVSE.

Bolehkah pengilang bebas memilih B F, B D, H1 atau G?

Bukan semata-mata mengikut keutamaan. Prosedur yang boleh digunakan bergantung pada MI-011, reka bentuk, pembuatan dan pengaturan kualiti, dan pendekatan yang diterima oleh badan diberitahu yang bertanggungjawab atau pihak penilaian pematuhan.

Apakah yang perlu diberikan oleh pengilang EVSE kepada pembekal meter?

Pengilang harus menyediakan titik pemindahan yang ditentukan, seni bina AC atau DC, julat elektrik, kaedah pengukuran, keperluan komunikasi, keadaan pemasangan dan pasaran sasaran.

Kesimpulan

Arahan (EU) 2026/706 menukar pemeteran pengecasan EV daripada soalan komponen sahaja kepada soalan sistem ukuran yang lengkap.

Pengilang EVSE harus mengingati lima prinsip:

1. Meter tenaga elektrik aktif yang berjaya dinilai tidak secara automatik mewujudkan pematuhan MI-011 sistem pengukuran EVSE.
2. Titik pemindahan yang ditentukan menentukan sama ada tenaga aktif AC atau tenaga DC ialah ukuran.
3. MI-011 termasuk rangka kerja ketepatan dan MPE, keadaan operasi yang dinilai dan keperluan MMQ.
4. Kabel, penyambung, komponen penderiaan, perisian yang berkaitan, fungsi persembahan dan rekod boleh menjadi sebahagian daripada konfigurasi yang dinilai.
5. Prosedur penilaian pematuhan yang berkenaan mesti diwujudkan untuk sistem pengukuran EVSE yang lengkap.

Pengilang yang menyemak sempadan ini lebih awal boleh mengurangkan risiko memilih meter, kabel, pengawal atau seni bina perisian yang kemudiannya bercanggah dengan laluan penilaian yang dimaksudkan.

Merancang projek pemeteran AC atau DC EVSE? Hubungi YTL dan berkongsi titik pemindahan yang ditentukan, seni bina elektrik, julat pengukuran, keperluan komunikasi dan pasaran sasaran untuk penilaian model awal.

Rujukan Rasmi

• Kesatuan Eropah — Arahan (EU) 2026/706 meminda Arahan 2014/32/EU berkenaan sistem pengukuran untuk peralatan bekalan kenderaan elektrik dan alat pengukur lain .
• Kesatuan Eropah — Arahan 2014/32/EU mengenai alat pengukur .
• Open Charge Alliance — Nilai Meter yang Ditandatangani dalam OCPP .
