Dalam senario elektrik perindustrian, komersial, dan juga isi rumah, meter tenaga CT telah menjadi alat teras untuk pengurusan tenaga kerana pengukuran ketepatan tinggi mereka, pengukuran semasa yang besar, pemantauan pintar, dan kestabilan jangka panjang. Walau bagaimanapun, penyeragaman dan perhatian terhadap perincian dalam proses pemasangan secara langsung menentukan sama ada prestasi peralatan boleh dimaksimumkan.

Artikel ini memberi tumpuan kepada 7 langkah utama untuk mengajar anda bagaimana untuk memasang dan debug meter tenaga CT dengan cekap, mengelakkan bahaya tersembunyi, meningkatkan kecekapan tenaga, dan menganalisis bagaimana kelebihan teknikal mereka dapat diubah menjadi nilai praktikal!

Langkah 1: Pilih fenotip yang betul - Adaptasi Alam Sekitar adalah asas untuk operasi yang cekap

Meter tenaga CT biasanya dipasang dalam dua cara: digantung dan dipasang kereta api

Jenis Gantung: Sesuai untuk kabinet pengedaran yang luas atau pemasangan dinding bebas, dengan kelebihan prestasi pelesapan haba yang baik dan penyelenggaraan yang mudah. Ia biasanya digunakan dalam senario perindustrian seperti kilang dan pencawang.

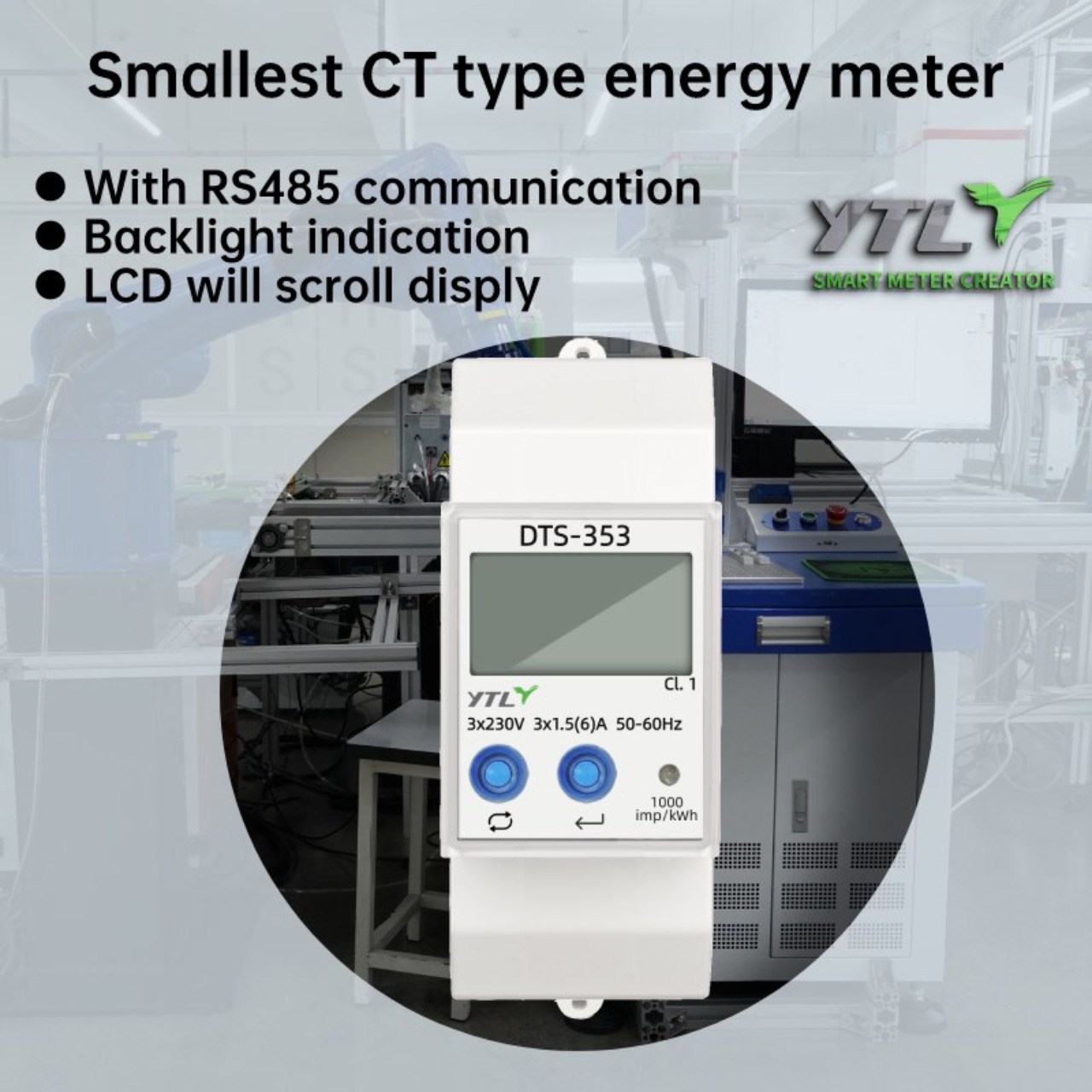

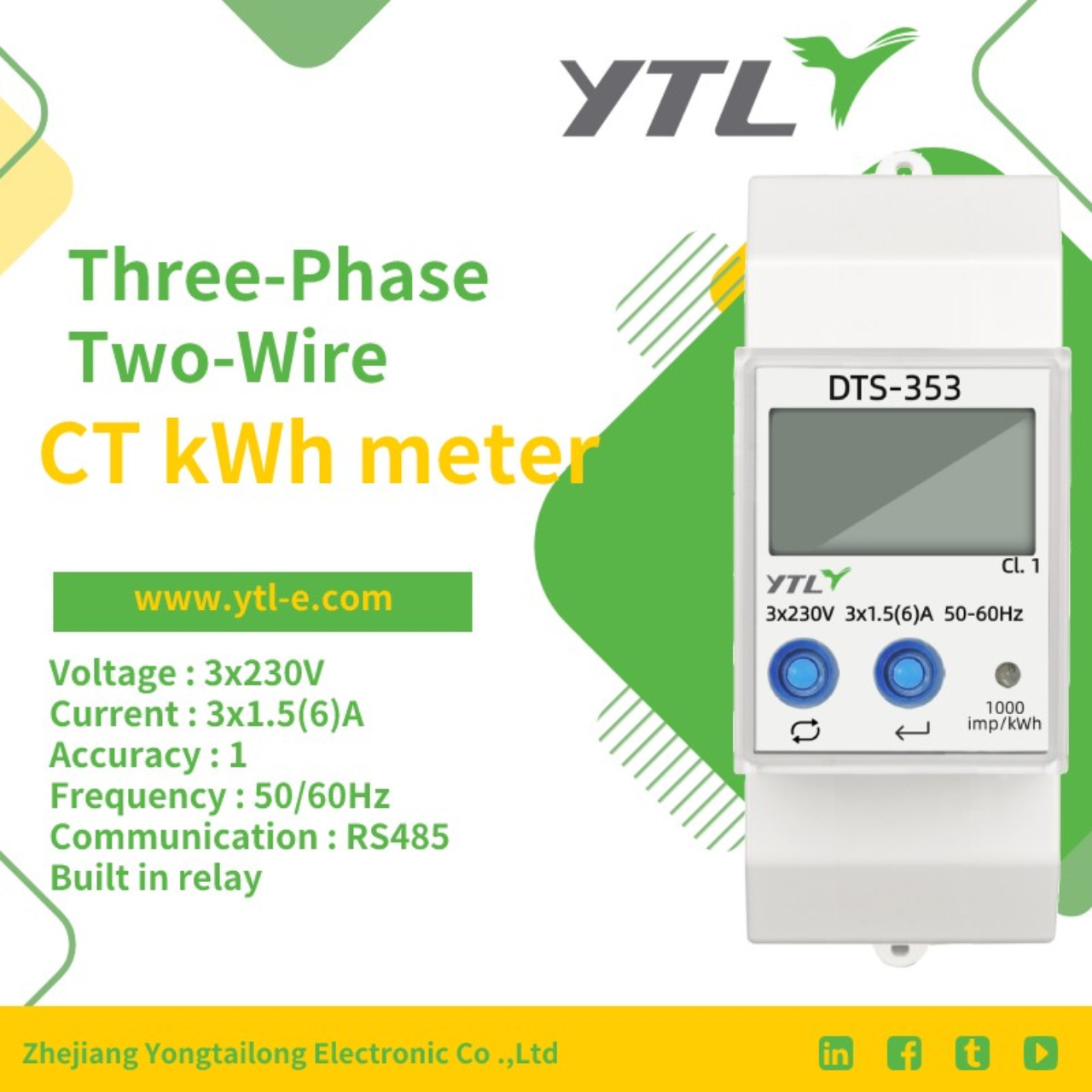

Jenis kereta api: Saiz padat, boleh terus tertanam ke dalam rel 35mm standard, sesuai untuk kotak elektrik pintar atau kabinet pengedaran isi rumah dengan ruang yang terhad, meningkatkan kecekapan pemasangan sebanyak lebih daripada 50%.

Langkah 2: Memadankan Transformer Semasa dengan tepat - Kunci kepada kadar ralat di bawah 0.5%

Pemilihan transformer semasa (CTS) secara langsung mempengaruhi ketepatan pengukuran dan harus mengikuti dua prinsip:

Pemadanan Julat: Pilih spesifikasi CT berdasarkan arus beban di tapak. Sebagai contoh, apabila arus puncak sebenar adalah 500A, disyorkan untuk menggunakan pengubah 600: 5A untuk mengelakkan penyimpangan pengukuran yang disebabkan oleh beban.

Tahap Ketepatan: CT dengan ketepatan 0.5 atau lebih tinggi mesti dipilih untuk memastikan kawalan yang diselaraskan dengan kesilapan meter tenaga, dan ketepatan sistem keseluruhan mencapai standard tahap 1.0.

Mengapa menekankan 0.5 tahap CT?

Sekiranya pengubah ketepatan yang rendah digunakan, walaupun ketepatan meter tenaga itu sendiri adalah tinggi, kesilapan sistem keseluruhan mungkin masih melebihi 2%, mengakibatkan kesilapan besar dalam rang undang -undang elektrik purata bulanan! Skim CT ketepatan tinggi yang dipadankan dengan meter tenaga CT memastikan pengukuran yang tepat.

Langkah 3: Tetapan Nisbah - Operasi Teras Membuat Data "Bercakap Kebenaran"

Selepas memasang CT, adalah perlu untuk memasukkan nisbah transformasi CT (seperti 600: 5A yang bersamaan dengan nisbah transformasi 120) pada antara muka parameter meter tenaga. Mata Operasi:

Semak maklumat NamePlate: Nisbah transformasi mestilah selaras dengan label badan CT untuk mengelakkan kesilapan input manual.

Meter CT mempunyai perlindungan kata laluan untuk menetapkan nisbah transformasi. Hanya apabila kata laluan dimasukkan dengan betul, nisbah transformasi ditetapkan untuk mengelakkan kakitangan yang tidak dibenarkan membuat kesilapan.

Langkah 4: Spesifikasi pendawaian - Surat -menyurat fasa menentukan kebolehpercayaan sistem

Kesalahan pendawaian boleh membuat sisihan pengukuran dalam kes ringan dan risiko litar pintas dalam kes yang teruk! Mesti mengikuti:

Fasa voltan dan semasa sesuai dengan satu sama lain: garis voltan fasa A-disambungkan ke CT A-fasa, dan fasa B dan C adalah sama untuk mengelakkan misalignment fasa.

Ketatkan tekanan terminal: Gunakan pemutar skru tork untuk memastikan tekanan terminal memenuhi standard (biasanya 0.5 ~ 0.8n · m), untuk mengelakkan hubungan yang lemah daripada menyebabkan litar terbuka CT.

Reka bentuk keselamatan meter tenaga CT:

Panduan Kod Warna: Terminal pendawaian menggunakan warna kuning, hijau, dan merah untuk membezakan tiga fasa ABC dan mengurangkan risiko kesalahpahaman.

Langkah 5: Konfigurasi Komunikasi - Sambungkan "batu terakhir" pengurusan pintar

Meter tenaga CT yang menyokong komunikasi RS485 memerlukan konfigurasi berikut untuk diselesaikan:

Spesifikasi pendawaian: RS485 mengamalkan pasangan berpintal yang dilindungi, dengan urutan garis A/B selaras dengan tuan rumah, dan 120 Ω perintang terminal dipasang di kedua -dua hujung bas.

Pencocokan Protokol: Tetapkan protokol komunikasi seperti Modbus RTU dan DL/T645 untuk memastikan integrasi lancar dengan sistem komputer atas.

Kelebihan meter tenaga CT di Internet Perkara:

Penyegerakan data awan: Selepas menyambung ke platform pengurusan tenaga, petunjuk utama seperti beban elektrik dan faktor kuasa boleh dilihat dalam masa nyata.

Bacaan Meter Jauh: Secara automatik menjana laporan penggunaan elektrik harian/bulanan/tahunan, menjimatkan 90% kos bacaan manual.

Langkah 6: Penerimaan Keselamatan - garis pertahanan utama untuk menghapuskan bahaya tersembunyi

Sebelum menghidupkan, perlu melakukan tiga cek:

Ujian Penebat: Gunakan 500V megohmmeter untuk mengukur rintangan penebat litar, memastikan bahawa nilai lebih besar daripada 10m Ω.

Pengesahan Grounding: Perlindungan PE Rintangan Wire Rintangan ≤ 4 Ω, untuk mencegah serangan kilat dan kebocoran.

Pengesahan Fasa: Gunakan pengesan fasa untuk mengesahkan sama ada voltan adalah konsisten dengan polariti CT.

Langkah 7: Kuasa Debugging - Sahkan operasi fungsional penuh sistem

Selepas kuasa, sahkan mengikut proses:

Fungsi Asas: Sama ada skrin memaparkan voltan, semasa, kuasa dan data lain biasanya.

Ujian Komunikasi: Data masa nyata dibaca melalui komputer atas atau aplikasi mudah alih untuk mengesahkan kestabilan komunikasi.

Pemerhatian Pengukuran: Periksa sama ada cahaya penunjuk nadi meter CT berkedip secara normal.

Meter tenaga CT bukan sahaja juruaudit bil elektrik, tetapi juga "otak pintar" untuk perusahaan untuk mengurangkan kos dan meningkatkan kecekapan. Pilih ketepatan tinggi, penyelenggaraan bebas, dan komunikasi CT Energy Meter untuk menyuntik nilai jangka panjang ke dalam sistem elektrik anda dari langkah pemasangan!
